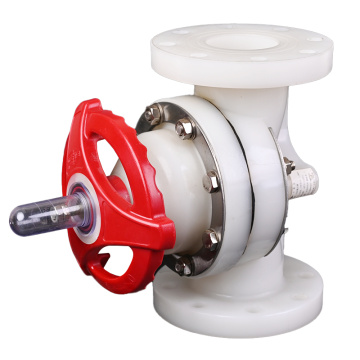

Injap Diafragma PVDF ialah injap diafragma yang diperbuat daripada bahan fluorida polivinilidena, yang digunakan secara meluas dalam kimia, farmaseutikal, semikonduktor, rawatan air dan bidang perindustrian lain dengan keperluan rintangan kakisan yang tinggi.
Berbanding dengan injap diafragma plastik lain, rintangan suhu Injap Diafragma PVDF boleh mencapai 150 darjah Celsius.
Struktur asas dan prinsip kerja
1. Komposisi struktur:
Badan: Diperbuat daripada bahan PVDF ketulenan tinggi dengan rintangan kakisan kimia yang sangat baik.
Diafragma: Biasanya membran fleksibel diperbuat daripada fluororubber atau PVDF bertetulang, digunakan untuk mengasingkan medium daripada bahagian mekanikal di dalam badan injap.
Penutup injap dan kelenjar: digunakan untuk mengamankan diafragma dan mencapai pengedap.
Batang injap dan pemegang: Digunakan untuk mengawal pergerakan naik dan turun diafragma, dengan itu membuka atau menutup injap.
2. Prinsip kerja:
Apabila pemegang pengendalian atau penggerak bergerak, batang injap memacu diafragma untuk bergerak ke bawah, supaya diafragma dekat dengan bahagian bawah badan injap, memotong saluran aliran dan menyedari penutupan;
Dalam operasi terbalik, diafragma bergerak ke atas, saluran aliran terbuka, dan medium melalui;
Tiada sentuhan logam antara diafragma dan badan injap, merealisasikan pengedap "tertutup sepenuhnya" untuk mengelakkan kebocoran media dan pencemaran.
Medan aplikasi biasa
1. Industri kimia: digunakan untuk mengangkut bahan kimia yang sangat menghakis seperti asid sulfurik, asid hidroklorik, natrium hipoklorit, dan ammonia.
2. Farmaseutikal dan bioteknologi: digunakan dalam sistem pengeluaran aseptik untuk penghantaran cecair ubat, pengedaran penimbal, dsb.
3. Pengilangan semikonduktor: digunakan untuk penghantaran bahan kimia ketulenan tinggi (seperti asid hidrofluorik, hidrogen peroksida) untuk memenuhi keperluan ultra-bersih.
4. Rawatan air dan perlindungan alam sekitar: digunakan untuk mengawal air yang mengandungi klorin, air ozon, cecair penyahsulfurisasi dan media lain.
5. Peralatan makmal dan penyelidikan saintifik: biasanya digunakan untuk kawalan bendalir dalam peranti eksperimen ketepatan.
Spesifikasi biasa dan kaedah sambungan
Diameter nominal (DN): DN15 ~ DN100
Penilaian tekanan: biasanya 10 ~ 16 bar
Kaedah sambungan:
Sambungan Bebibir (RF/FF)
Sambungan berulir (benang NPT, G)
Sambungan pengapit (aplikasi kebersihan)
Mod pemanduan:
Manual (pemegang atau tuil)
Pneumatik (dengan kawalan injap solenoid, sesuai untuk sistem automatik)
Standard: DIN/GB, ANSI, JIS, dsb
Langkah berjaga-jaga pemilihan
1. Keserasian sederhana: Sahkan sama ada medium yang digunakan serasi sepenuhnya dengan PVDF (elakkan pendedahan jangka panjang kepada pelarut hidrokarbon keton atau aromatik tertentu).
2. Had suhu dan tekanan: Elakkan melebihi julat keadaan kerja yang dinilai.
3. Bahan pengedap: Getah fluorin (FKM) biasanya digunakan sebagai bahan diafragma.
Kami telah menghasilkan dan menjual injap diafragma PVDF, Injap Bebola PVDF PVDF Check Valve dan Kelengkapan Paip PVDF selama bertahun-tahun di China, dengan reka bentuk dan pengalaman pengeluaran yang kaya, kualiti produk yang sangat baik dan harga yang berpatutan. Jika anda memerlukan saiz tersuai, anda juga boleh menghubungi kami untuk reka bentuk bukan standard.
