Jiaxing Huiya Pipeline Technology Co., Ltd
Jenis bayaran:L/C,T/T,D/P,D/A,Paypal
Incoterm:FOB,CFR,CIF
Pesanan minimum:1
Pengangkutan:Ocean,Land,Air
$0.2-1 /
Jenama: HY atau OEM
Material: PVC
Jenis: Paip termoplastik
Water Absorption: ＜0.01%
Contraction Percentage: 1.0%~2.5%
Kekuatan Tegangan: (30 ~ 40) MPA
Pressure: SCH80
Jenama: HY or Oem
Temperature: -15 to 55 Degree Celsius
Pengangkutan: Ocean,Land,Air
Jenis bayaran: L/C,T/T,D/P,D/A,Paypal
Incoterm: FOB,CFR,CIF

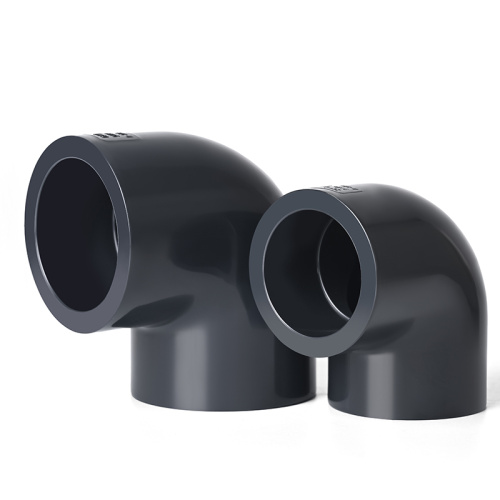

Jadual ANSI 80 PVC 90 Degree Elbow Huiya mewakili kemuncak kecemerlangan perpaipan industri. Kejuruteraan daripada uPVC berprestasi tinggi (Polyvinil Klorida Tidak Diplastik), siku ini direka khusus untuk mengendalikan persekitaran tekanan tinggi di mana pemasangan standard gagal. Sebagai pengeluar berfokuskan ketepatan, Huiya memastikan setiap siku Sch 80 90 darjah mematuhi piawaian ASTM D2467 dengan ketat , memberikan rintangan kimia yang luar biasa dan hayat perkhidmatan tanpa penyelenggaraan.
Julat saiz komprehensif kami, daripada 1/2" hingga 10" , memenuhi permintaan industri yang pelbagai—daripada pemprosesan kimia ketepatan kepada sistem rawatan air sisa berskala besar. Pembinaan uPVC tugas berat menawarkan ketebalan dinding yang unggul, memastikan ketahanan maksimum terhadap cecair menghakis dan tekanan mekanikal. Komponen premium ini direka bentuk untuk penyepaduan yang lancar dalam pilihan penuh pemasangan paip PVC ANSI kami , mewujudkan sistem yang teguh dan kalis bocor. Apabila kebolehpercayaan tidak boleh dirunding, profesional industri mempercayai ANSI Jadual 80 PVC 90 Degree Elbows acuan ketepatan Huiya untuk projek mereka yang paling mencabar.
| Attribute Property | Technical Details |
| Product Name | ANSI Schedule 80 PVC 90 Degree Elbow |
| Angle | 90 Degree / Right Angle |
| Standard | ASTM D2467 (Schedule 80 PVC Fittings) |
| Material | High-Quality Polyvinyl Chloride (PVC-U) |
| Size Range | 1/2" to 12" (Full Series) |
| Schedule/Wall Thickness | Schedule 80 (Heavy Duty / Extra Strong) |
| Connection Type | Socket (Slip) / Female Threaded (NPT) |
| Color | Dark Grey (Standard for Sch 80) |
| Max Temperature | 140°F (60°C) |
| Working Pressure | Varies by size (Refer to chart below) |
| Certification | NSF/ANSI 61, ISO 9001 |
| SCH80 UPVC 90°elbow dimensions chart (Unit: mm) | |||||||
| Nominal | Socket Type | Structural Diameter | |||||
| SIZE | d1 (mm/inch) | d2 (mm/inch) | I (mm/inch) | D (mm/inch) | d (mm/inch) | H (mm/inch) | |
| DN15 | 1/2"UPVC 90°elbow | 21.54 / 0.85 | 21.23 / 0.84 | 23.0 / 0.91 | 29.2 / 1.15 | 16.0 / 0.63 | 34.8 / 1.37 |
| DN20 | 3/4"UPVC 90°elbow | 26.87 / 1.06 | 26.57 / 1.05 | 26.0 / 1.02 | 34.9 / 1.37 | 22.0 / 0.87 | 40.9 / 1.61 |
| DN25 | 1"UPVC 90°elbow | 33.65 / 1.32 | 33.27 / 1.31 | 29.0 / 1.14 | 43.0 / 1.69 | 30.0 / 1.18 | 47.0 / 1.85 |
| DN32 | 1-1/4"UPVC 90°elbow | 42.42 / 1.67 | 42.04 / 1.65 | 32.0 / 1.26 | 52.3 / 2.06 | 38.0 / 1.50 | 54.3 / 2.14 |
| DN40 | 1-1/2"UPVC 90°elbow | 48.56 / 1.91 | 48.11 / 1.90 | 35.0 / 1.38 | 58.9 / 2.32 | 43.0 / 1.70 | 60.9 / 2.40 |
| DN50 | 2"UPVC 90°elbow | 60.63 / 2.39 | 60.17 / 2.37 | 38.0 / 1.50 | 71.9 / 2.83 | 54.0 / 2.13 | 70.1 / 2.76 |
| DN65 | 2-1/2"UPVC 90°elbow | 73.38 / 2.89 | 72.85 / 2.87 | 46.0 / 1.81 | 88.0 / 3.46 | 67.0 / 2.64 | 83.0 / 3.27 |
| DN80 | 3"UPVC 90°elbow | 89.31 / 3.52 | 88.70 / 3.50 | 48.0 / 1.89 | 104.8 / 4.13 | 82.0 / 3.23 | 93.6 / 3.69 |
| DN100 | 4"UPVC 90°elbow | 114.76 / 4.52 | 114.10 / 4.50 | 57.0 / 2.24 | 132.0 / 5.20 | 106.0 / 4.17 | 115.7 / 4.56 |
| DN125 | 5"UPVC 90°elbow | 141.81 / 5.58 | 141.00 / 5.55 | 76.0 / 3.00 | 167.0 / 6.57 | 133.0 / 5.24 | 148.5 / 5.85 |
| DN150 | 6”UPVC 90°elbow | 168.33 / 6.63 | 168.00 / 6.61 | 76.0 / 3.00 | 190.8 / 7.51 | 158.5 / 6.24 | 166.5 / 6.56 |
| DN200 | 8"UPVC 90°elbow | 219.84 / 8.65 | 218.70 / 8.61 | 109.0 / 4.29 | 245.3 / 9.66 | 202.5 / 7.97 | 215.7 / 8.50 |
| DN250 | 10"UPVC 90°elbow | 273.81 / 10.78 | 272.67 / 10.74 | 121.0 / 4.76 | 305.8 / 12.04 | 262.5 / 10.33 | 278.0 / 10.94 |
| DN300 | 12"UPVC 90°elbow | 324.61 / 12.78 | 323.47 / 12.74 | 172.0 / 6.77 | 364.0 / 14.33 | 300.0 / 11.81 | 327.0 / 12.87 |
