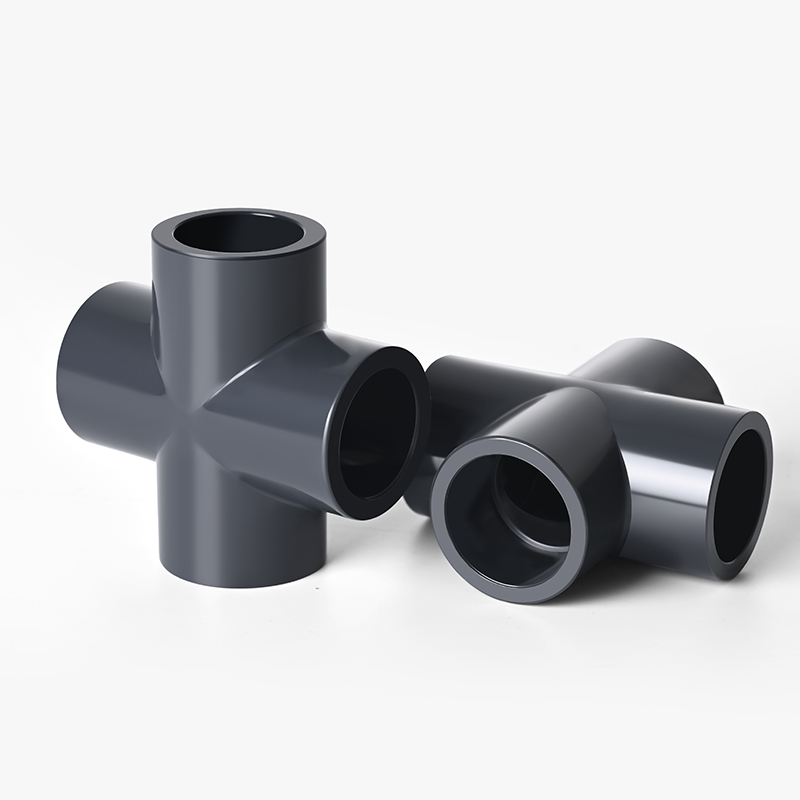

Jadual ANSI 80 PVC Equal Cross, 1/2" hingga 6" - ASTM D2467 Industrial uPVC 4-Way Fitting

Jenis bayaran:L/C,T/T,D/P,D/A,Paypal

Incoterm:FOB,CFR,CIF

Pesanan minimum:1

Pengangkutan:Ocean,Land,Air

$0.1-1 /

Atribut Produk
Membekalkan Keupayaan & Maklumat Tambaha...
Pembungkusan & Penghantaran
Other information

Atribut Produk

Jenama: HY atau OEM

Perkhidmatan Waranti: 3 tahun

Tempat Asal: China

Material: PVC

Jenis: Paip termoplastik

Water Absorption: ＜0.01%

Contraction Percentage: 1.0%~2.5%

Kekuatan Tegangan: (30 ~ 40) MPA

Warna: Kelabu gelap

Pressure: 1.6Mpa

Temperature: -15 to 55 Degree Celsius

Membekalkan Keupayaan & Maklumat Tambaha...

Pengangkutan: Ocean,Land,Air

Jenis bayaran: L/C,T/T,D/P,D/A,Paypal

Incoterm: FOB,CFR,CIF

Pembungkusan & Penghantaran

Julat ANSI Jadual 80 PVC Equal Cross, 1/2" hingga 6" Huiya ialah pilihan utama untuk pengedaran cecair 4 hala yang tepat dalam persekitaran industri yang menuntut. Kejuruteraan daripada uPVC berprestasi tinggi (Polyvinil Klorida Tidak Plastik), salib ini memberikan integriti struktur dan rintangan kimia yang luar biasa berbanding dengan bahan standard. Sebagai pengeluar terkemuka, Huiya menghasilkan setiap salib yang sama Sch 80 mengikut ketat standard ASTM D2467 , memastikan ketebalan dinding yang unggul dan penarafan tekanan yang lebih tinggi untuk aplikasi kritikal.

Sama ada anda memerlukan penyambung 1/2 inci padat untuk paip makmal atau salib 6 inci tugas berat untuk rawatan air berskala besar, kelengkapan kami menawarkan kebolehpercayaan yang diperlukan untuk infrastruktur yang kompleks. Badan uPVC yang dibentuk dengan ketepatan memastikan sambungan soket kalis bocor dan hayat perkhidmatan yang dilanjutkan di bawah tekanan mekanikal. Sepadukan komponen ini dengan lancar dengan pilihan lengkap kelengkapan paip PVC ANSI kami untuk membina rangkaian paip gred profesional yang teguh. Percayai Huiya untuk kejuruteraan kualiti dan ketepatan yang terkemuka dalam industri dalam setiap sendi.

Attribute Property	Technical Details
Product Name	ANSI Schedule 80 PVC Equal Cross (4-Way Fitting)
Scientific Name	uPVC (Unplasticized Polyvinyl Chloride)
Brand	Huiya
Standard	ASTM D2467 (Schedule 80 Socket Fittings)
Pressure Class	Schedule 80 (Heavy Duty / SH80)
Size Range	1/2" to 6" (Full Series)
Connection Type	Socket x Socket x Socket x Socket (4-Way Slip)
Color	Industrial Dark Grey
Max Temperature	140°F (60°C)
Application	Industrial Piping, Chemical Systems, Water Treatment

SCH80 UPVC cross dimensions chart (Unit: mm)
Nominal		Socket Type			Structural Diameter
SIZE		d1 (mm/inch)	d2 (mm/inch)	I (mm/inch)	D (mm/inch)	d (mm/inch)	L (mm/inch)
DN15	1/2"UPVC cross	21.54 / 0.85	21.23 / 0.84	23.0 / 0.91	29.2 / 1.15	16.0 / 0.63	69.6 / 2.74
DN20	3/4"UPVC cross	26.87 / 1.06	26.57 / 1.05	26.0 / 1.02	35.0 / 1.38	22.0 / 0.87	82.0 / 3.23
DN25	1"UPVC cross	33.65 / 1.32	33.27 / 1.31	29.0 / 1.14	43.0 / 1.69	30.0 / 1.18	94.3 / 3.71
DN32	1-1/4"UPVC cross	42.42 / 1.67	42.04 / 1.65	32.0 / 1.26	52.3 / 2.06	38.0 / 1.50	108.5 / 4.27
DN40	1-1/2"UPVC cross	48.56 / 1.91	48.11 / 1.90	35.0 / 1.38	60.5 / 2.38	45.0 / 1.77	122.0 / 4.80
DN50	2"UPVC cross	60.63 / 2.39	60.17 / 2.37	38.0 / 1.50	75.5 / 2.97	56.0 / 2.20	143.0 / 5.63
DN65	2-1/2"UPVC cross	73.38 / 2.89	72.85 / 2.87	45.0 / 1.77	90.0 / 3.54	67.0 / 2.64	166.0 / 6.54
DN80	3"UPVC cross	89.31 / 3.52	88.70 / 3.50	48.0 / 1.89	104.0 / 4.09	82.0 / 3.23	196.5 / 7.74
DN100	4"UPVC cross	114.76 / 4.52	114.10 / 4.50	58.0 / 2.28	138.0 / 5.43	109.0 / 4.29	231.0 / 9.09
DN125	5"UPVC cross	141.81 / 5.58	141.00 / 5.55	76.0 / 3.00	162.3 / 6.39	133.0 / 5.24	298.5 / 11.75
DN150	6"UPVC cross	168.83 / 6.65	168.00 / 6.61	76.5 / 3.01	190.8 / 7.51	158.0 / 6.22	331.2 / 13.04
