Rumah> Produk-produk> Injap Bola> Injap Bola PVC> Injap Bebola UPVC Tergerak Pneumatik Perindustrian - Jenis Kesatuan Sejati & Bebibir

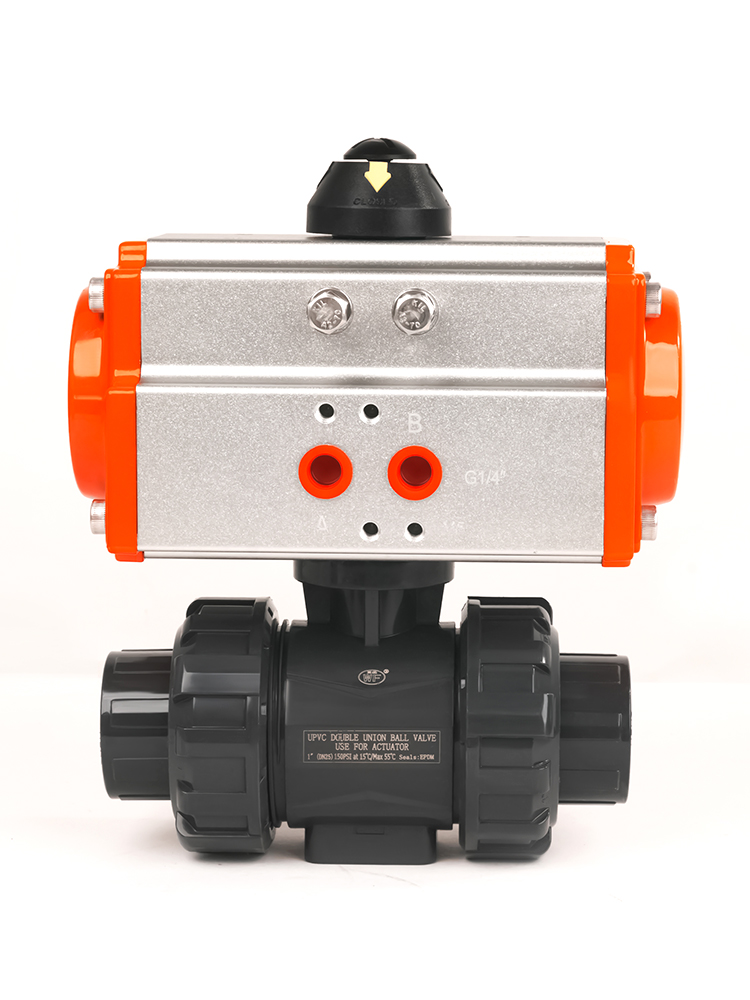

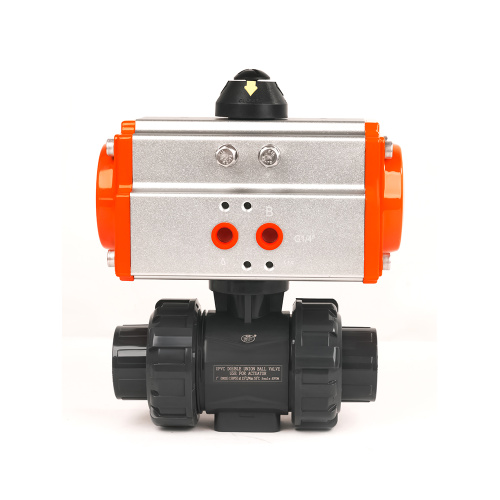

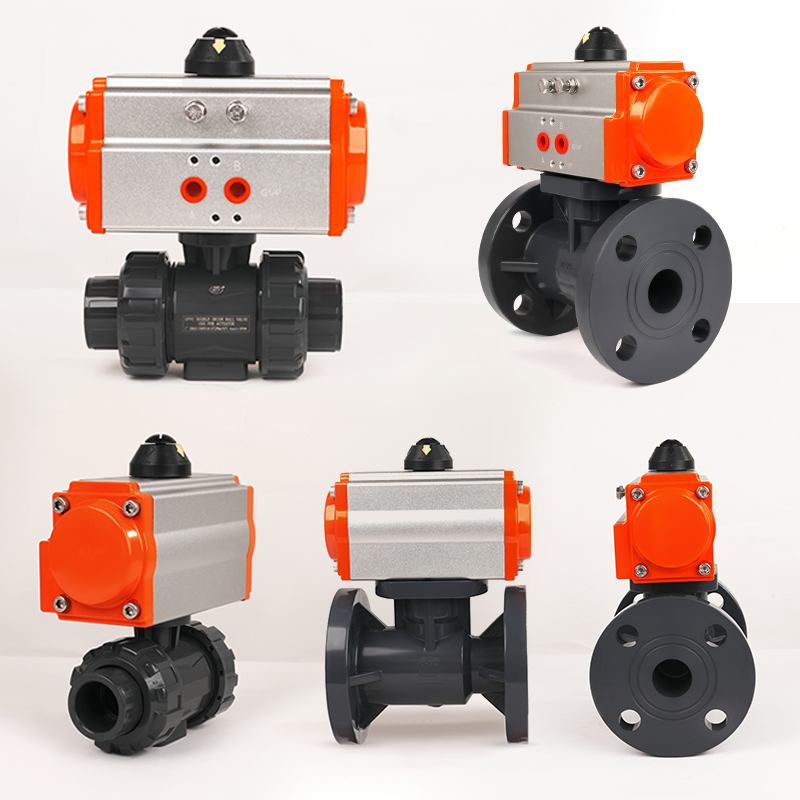

Injap Bebola UPVC Tergerak Pneumatik Perindustrian - Jenis Kesatuan Sejati & Bebibir
Injap Bebola UPVC Tergerak Pneumatik Perindustrian - Jenis Kesatuan Sejati & Bebibir
Injap Bebola UPVC Tergerak Pneumatik Perindustrian - Jenis Kesatuan Sejati & Bebibir
Injap Bebola UPVC Tergerak Pneumatik Perindustrian - Jenis Kesatuan Sejati & Bebibir
Injap Bebola UPVC Tergerak Pneumatik Perindustrian - Jenis Kesatuan Sejati & Bebibir
Injap Bebola UPVC Tergerak Pneumatik Perindustrian - Jenis Kesatuan Sejati & Bebibir
Injap Bebola UPVC Tergerak Pneumatik Perindustrian - Jenis Kesatuan Sejati & Bebibir

Injap Bebola UPVC Tergerak Pneumatik Perindustrian - Jenis Kesatuan Sejati & Bebibir

Jenis bayaran:L/C,T/T,D/A,D/P,Paypal

Incoterm:FOB,CFR,CIF

Pesanan minimum:1

Pengangkutan:Land,Ocean,Air

Size:
Material:
pressure:
option:
Hubungi sekarang
Penerangan produk
Atribut Produk

Jenama: HY atau OEM

Tempoh Jaminan: 3 tahun

Jenis: Injap bola

Penyesuaian Sokongan: OEM

Tempat Asal: China

Permohonan: Umum

Suhu Sederhana: Suhu normal, Suhu sederhana, Suhu tinggi, Suhu rendah

Kuasa: Pneumatik

Medium Aliran: Air, Minyak, Asid

Struktur: Bola

Bahan: UPVC

Pensijilan: GS, UL

Tekanan: PN10/PN16

Membekalkan Keupayaan & Maklumat Tambaha...

Pengangkutan: Land,Ocean,Air

Jenis bayaran: L/C,T/T,D/A,D/P,Paypal

Incoterm: FOB,CFR,CIF

Pembungkusan & Penghantaran
Muat turun

The file is encrypted. Please fill in the following information to continue accessing it

Tanya kata laluan
double-union-pvc-ball-injap-dengan-pneumatik-penggerak

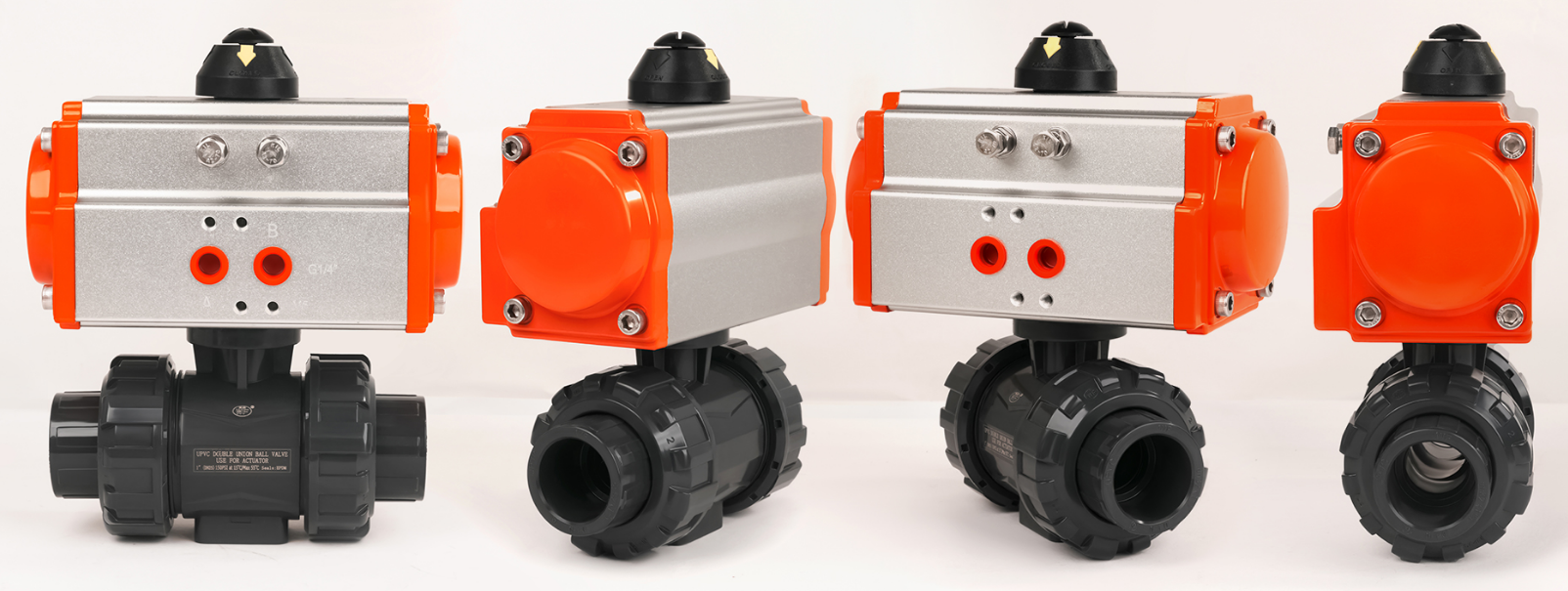

pneumatic-actuated-upvc-true-union-ball-valve
PNEUMATIC ACTUATED Union  BALL VALVE ( UPVC  CPVC  PPH  PVDF )
Size:  1/2＂（DN15）～4＂(DN100)
Socket： (DIN / JIS/ ANSI /CNS)
Thread： (PT/NPT/BSPF)
Pressure Rating: 1/2”(DN15)-2”(DN50) PN16   2-1/2”（DN65）-4”(DN100) PN10

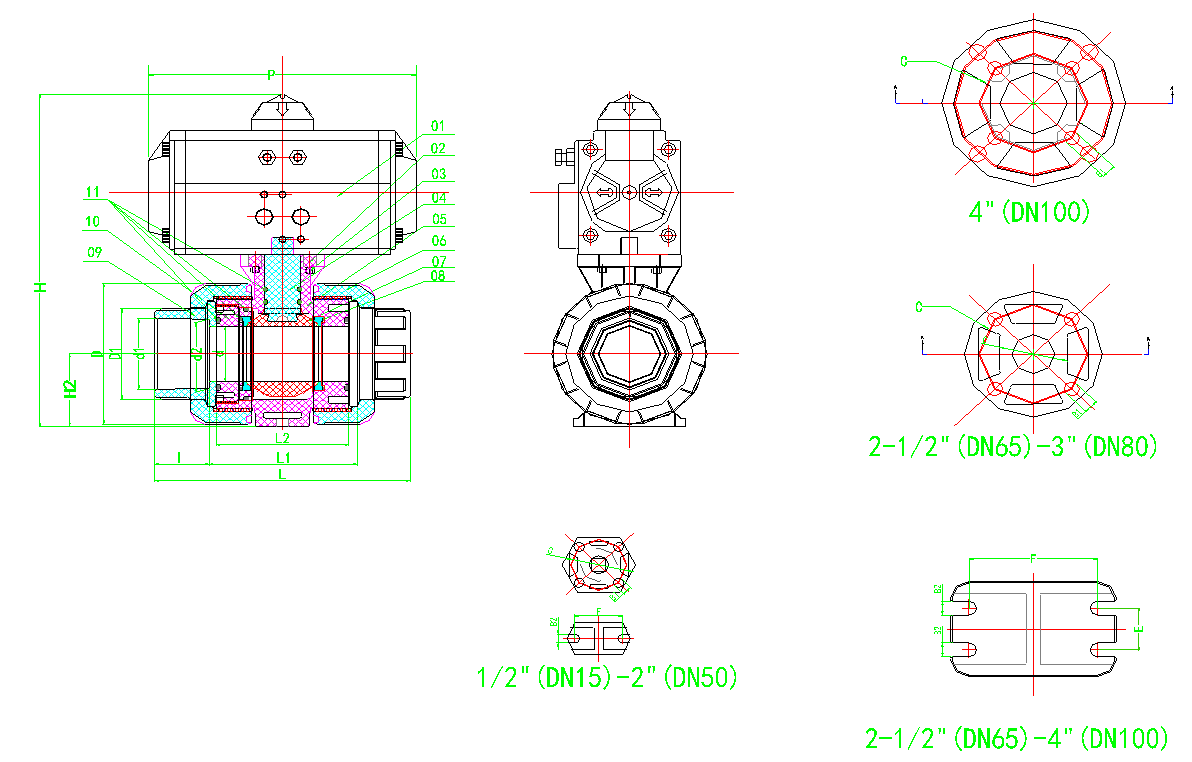

pneumatic-actuated-upvc-ball-valve-technical-drawing-dn15-dn100
S/No. Item Material Q’ty
1 Pneumatic Actuator Alu alloy 1
2 Bolt SUS304 4
3 Nut SUS304 4
4 Stem SUS304+UPVC 1
5 Body UPVC 1
6 Screw Nut UPVC 2
7 Ball UPVC 1
8 Seat PTFE 2
9 Socket UPVC 2
10 Seal Carrier UPVC 1
11 ORING EPDM/FKM 7
Size d I d1 d2
UPVC UPVC
DIN JIS ANSI CNS DIN JIS ANSI CNS
1/2" (DN15) 15 23.00 20.28 22.35 21.54 22.35 19.95 21.75 21.25 21.75
3/4" (DN20) 20 26.00 25.30 26.40 26.87 26.40 24.95 25.70 26.58 25.70
1" (DN25) 25 29.00 32.30 32.40 33.65 34.50 31.95 31.70 33.28 33.90
1-1/4" (DN32) 32 32.50 40.35 38.45 42.40 42.50 39.95 37.65 42.05 41.90
1-1/2" (DN40) 40 35.50 50.35 48.45 48.50 48.45 49.95 47.65 48.12 47.65
2" (DN50) 50 38.50 63.40 60.50 60.60 60.50 62.90 59.60 60.18 59.60
2-1/2" (DN65) 63 44.50 75.40 76.50 73.35 76.50 74.90 75.60 72.85 75.60
3" (DN80) 75 51.00 90.45 89.60 89.30 89.60 89.90 88.60 88.70 88.60
4" (DN100) 90 61.50 110.45 114.60 114.75 114.60 109.90 113.60 114.10 113.60
Size D D1 L L1 L2 H H2 P C B1 B2 E F Operating torque (N.M)
1/2" (DN15) 56.00 32.00 112.00 66.00 57.00 162.00 28.70 125 36 M5 6 / 31 2.00
3/4" (DN20) 65.00 37.00 120.00 68.00 59.00 174.00 32.70 125 36 M5 6 / 35 2.50
1" (DN25) 76.00 45.50 136.00 76.00 68.00 208.00 38.75 157 36 M5 6 / 42 3.00
1-1/4" (DN32) 87.00 55.50 150.50 85.00 76.00 214.00 44.25 157 50 M6 8 / 56 3.50
1-1/2" (DN40) 101.00 62.00 168.00 95.50 86.50 237.00 51.50 175 50 M6 8 / 58 4.50
2" (DN50) 121.00 79.00 180.00 103.00 92.00 258.00 62.00 175 50 M6 8 / 70 5.50
2-1/2" (DN65) 150.00 94.20 235.00 146.00 134.00 310.00 79.50 191 70 M8 10 30 84 7.50
3" (DN80) 169.50 113.00 265.00 163.00 148.00 341.00 90.00 217 70 M8 10 32 90 8.50
4" (DN100) 190.00 135.00 304.00 181.00 157.00 379.00 96.00 252 70/100 M8/M10 10 40 100 12.00

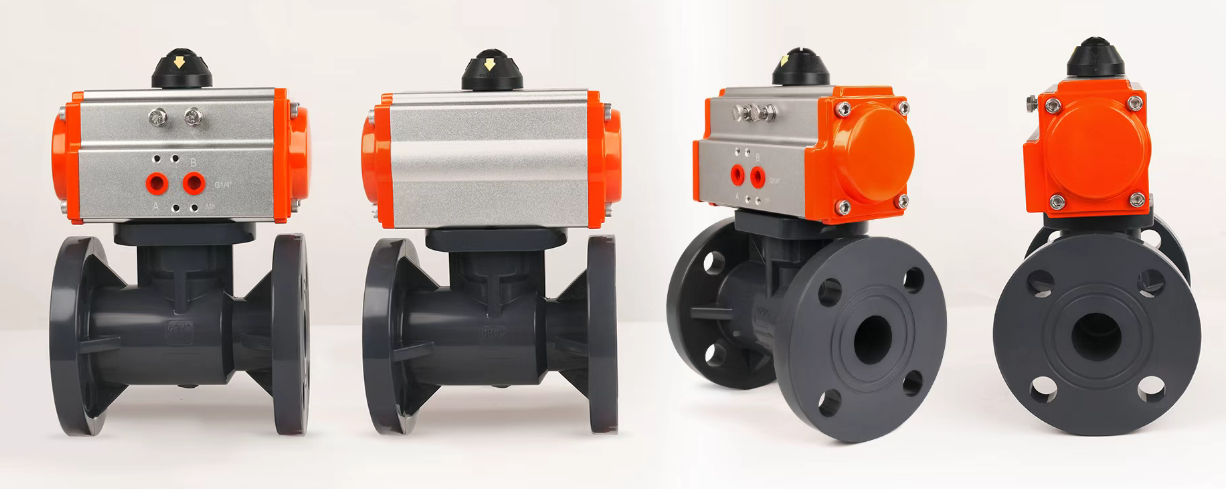

industrial-pvc-flange-ball-valve-pneumatic-ac
PNEUMATIC ACTUATED FLANGED  BALL VALVE ( UPVC  CPVC  PPH  PVDF )
Size:  1/2＂(DN15)～4＂(DN100)
Flange： DIN / JIS/ ANSI
Pressure Rating:  PN10

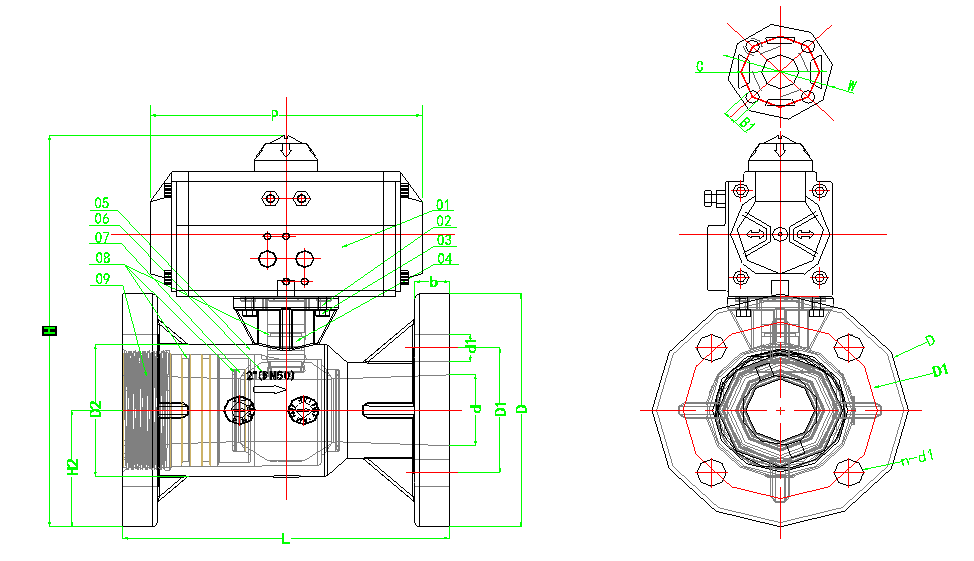

pneumatic-pvc-ball-valve-dimensions-specifica
S/No. Item Material Q’ty
1 Pneumatic Actuator Alu alloy 1
2 Bolt SUS304 4
3 Nut SUS304 4
4 Stem SUS304+UPVC 1
5 Body UPVC 1
6 Ball UPVC 2
7 Seat PTFE 1
8 ORING EPDM/FKM 6
9 Seal Carrier UPVC 1
   SIZE d UPVC/CPVC/PPH/PVDF
DIN JIS ANSI
D1 d1 n D1 d1 n D1 d1 n
1/2" (DN15) 15 65 14 4 70 15 4 60.3 16 4
3/4" (DN20) 20 75 14 4 75 15 4 69.8 16 4
1" (DN25) 25 85 14 4 90 19 4 79.4 16 4
1-1/4" (DN32) 32 100 18 4 100 19 4 88.90 16 4
1-1/2" (DN40) 40 110 18 4 105 19 4 98.40 16 4
2" (DN50) 50 125 18 4 120 19 4 121.00 19 4
2-1/2" (DN65) 63 145 18 4 140 19 4 139.70 19 4
3" (DN80) 75 160 18 8 150 19 8 152.40 19 4
4" (DN100) 90 180 18 8 175 19 8 190.00 19 8

SIZE L D D2 b H H2 P W C B1 Operating torque (N.M)
1/2" (DN15) 122 95 40.00 15 181.00 47.60 125.00 48 36 M5 2.00
3/4" (DN20) 125 105 48.00 16 194.50 53.30 125.00 48 36 M5 2.50
1" (DN25) 143 125 56.50 17 232.00 62.60 157.00 48 36 M5 3.00
1-1/4" (DN32) 186 140 66.50 18 214.00 70.00 157.00 68 50 M6 3.50
1-1/2" (DN40) 207 145 76.00 20 237.00 72.50 175.00 68 50 M6 4.50
2" (DN50) 222 165 93.40 22 258.00 80.00 175.00 68 50 M6 5.50
2-1/2" (DN65) 280 185 117.50 24 310.00 90.00 191.00 90 70 M8 7.50
3" (DN80) 310 200 129.00 25 341.00 100.00 217.00 90 70 M8 8.50
4" (DN100) 352 229 149.00 25 379.00 125.00 252.00 100 70 M8 12.00

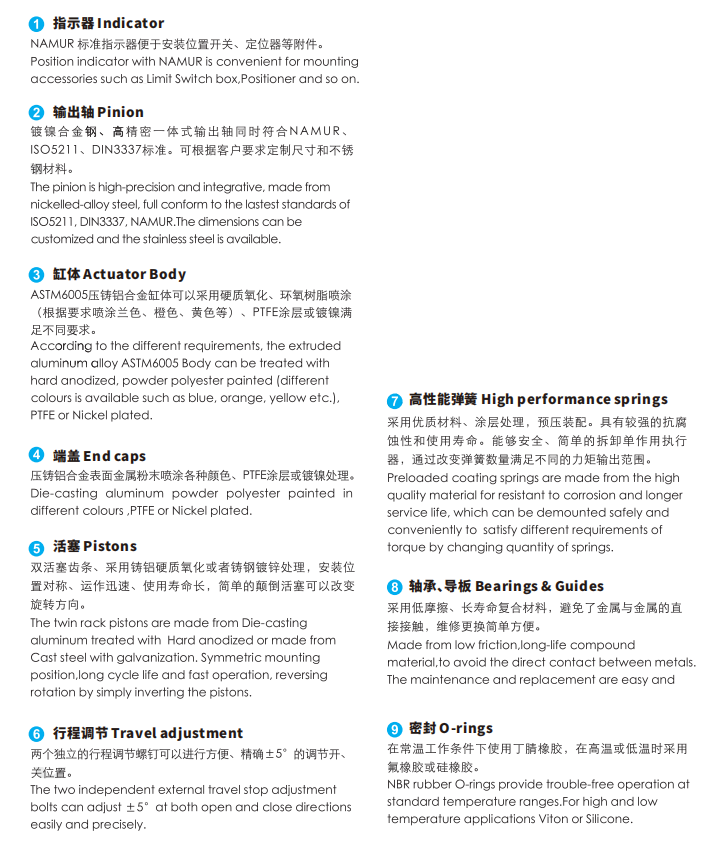

pneumatic-actuator-construction-iso5211-namurpneumatic-actuator-parts-features-description

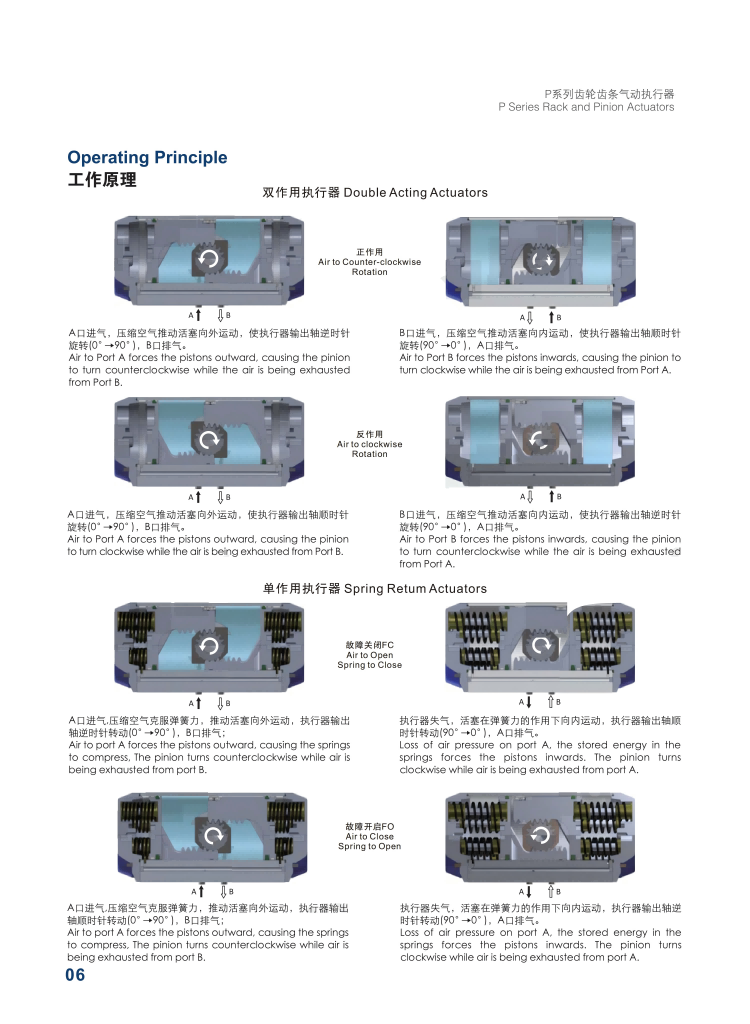

pneumatic-actuator-working-principle-double-a
industrial-plastic-valves-pvdf-cpvc-upvc-pph-supplierpneumatic-and-manual-plastic-valves-factory-inventoryindustrial-upvc-valve-piping-application-caseschemical-resistant-plastic-valves-site-installation
